Introducción y alcance

Planificar el espacio en planta para un tanque de fermentación de cerveza de 1000L requiere equilibrar la huella del recipiente, los espacios de servicio, la altura libre y el flujo de trabajo. Para recolectores de información, evaluadores comerciales y tomadores de decisiones, esta guía explica cuánto espacio necesita un tanque de fermentación de cerveza de 1000L en diseños reales de cervecería, ofrece métodos de cálculo, referencia estándares de la industria y proporciona listas de verificación de compras para respaldar decisiones de CAPEX y operativas. El término "Tanque de fermentación de cerveza" se utiliza en todo el documento para denotar fermentadores cilíndricos de acero inoxidable capaces de soportar presión, comúnmente utilizados en cervecerías artesanales y procesamiento de bebidas.

Definición y parámetros principales de un tanque de fermentación de cerveza

Un tanque de fermentación de cerveza es típicamente un recipiente cilíndrico vertical de acero inoxidable diseñado para la fermentación primaria y acondicionamiento de la cerveza. Los parámetros clave que determinan el espacio requerido incluyen: volumen nominal (1000L), diámetro, altura, grosor del aislamiento/chaqueta, altura del cono (si está presente), diseño de puertas de acceso y boquillas, y accesorios externos como brazos de trasiego, bombas, plataforma o tuberías de la chaqueta. Para un recipiente estándar de 1000L, la altura interna del líquido, el espacio superior y la geometría del cono determinan la mayoría de las decisiones dimensionales; por lo tanto, la huella es principalmente una función del diámetro del tanque y el espacio de servicio requerido alrededor.

Metodología de cálculo de la huella (ejemplo práctico)

Para estimar el área en planta, comience con las dimensiones del recipiente. La geometría interna típica para un tanque de fermentación de cerveza de 1000L puede ser:

• Diámetro interno: aproximadamente 800–900 mm (varía según el diseño)
• Altura del cuerpo cilíndrico: ~1.5–1.8 m
• Altura del cono: 300–600 mm (si es cónico)
• Chaqueta/aislamiento externo: agregue 50–100 mm al diámetro

Ejemplo de cálculo conservador (métrico): asuma un diámetro externo de 1.0 m después del aislamiento. El área base desnuda para un tanque = π × (0.5 m)^2 ≈ 0.785 m2. Esto es solo la base del recipiente; la planificación funcional debe incluir espacios de servicio, acceso del operador y pasillos de equipos. La práctica de la industria recomienda espacios libres de 600–1000 mm en al menos tres lados cuando los tanques se instalan contra una pared en el cuarto lado, o espacios libres de 800–1200 mm alrededor para instalaciones en línea central en pasillos de procesamiento. Una asignación conservadora de planificación para un tanque de fermentación de cerveza de 1000L colocado contra una pared sería: 0.785 m2 (recipiente) + 0.6 m × asignación de espacio perimetral (~π×d) ≈ 3.0–4.0 m2 por tanque. Si es accesible desde todos los lados, presupueste 4.5–6.5 m2 por tanque dependiendo del espacio libre seleccionado.

Consideraciones de altura libre, plataforma y espacio vertical

La altura es tan importante como la huella. Un tanque de fermentación de cerveza estándar de 1000L puede tener alturas totales de 2.0 m a 2.8 m dependiendo del cono, puerta de acceso y accesorios. Reglas generales para espacios verticales:

1. Espacio libre mínimo superior: 300–600 mm sobre la boquilla más alta para acceso con escalera o grúa.
2. Para grúas móviles de techo o polipastos: asegure el espacio de la viga y el gancho más 0.5–1.0 m para elevación segura.
3. Plataformas y pasarelas: si necesita acceso a la puerta de acceso en la parte superior, proporcione niveles de plataforma a la elevación definida de la puerta—esto añade área en planta para escaleras y barandillas.

Para proyectos de remodelación en edificios antiguos, verifique cuidadosamente las alturas finales de piso a techo: un tanque de 2.6 m en una sala con espacio bajo puede forzar la selección de un cono más bajo o un diseño alternativo de tanque. Si su proceso requiere muestreo del espacio superior, lúpulo seco o operaciones de embarrilado cerca de la parte superior, garantice una altura mínima de techo de 2.5–3.0 m para una operación cómoda con un tanque de fermentación de cerveza de 1000L.

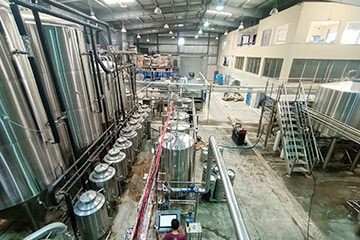

Planificación de distribución: instalación de un solo tanque vs. bancos

Instalar un solo tanque de fermentación de cerveza de 1000L difiere de planificar un banco de múltiples tanques. Para bancos, utilice pasillos de servicio compartidos, rutas CIP comunes y controles agrupados para reducir la huella por tanque. Ejemplos:

Al planificar rutas CIP y de servicios, considere espacio para skids CIP y bombas de transferencia. Una opción recomendada es integrar un skid CIP junto al banco de fermentación; para limpieza automatizada considere equipos como Sistema de limpieza CIP Full Aotu que puede colocarse adyacente o entre tanques para optimizar tuberías y reducir longitudes de mangueras. Colocar el skid CIP centralmente a menudo reduce la complejidad de la plomería y ahorra tiempo de mano de obra a largo plazo durante ciclos de limpieza.

Estándares, materiales y consideraciones regulatorias

Los materiales y estándares de fabricación afectan las dimensiones externas (chaquetas HVAC más gruesas, aislamiento). Las referencias comunes para fabricación de recipientes de acero inoxidable incluyen ASME Sección VIII (recipientes a presión), EN 13445 (recipientes a presión no encendidos) y guías 3-A / EHEDG para diseño sanitario en procesamiento de bebidas. Un tanque de fermentación de cerveza de 1000L destinado a acondicionamiento presurizado puede necesitar estar marcado ASME o construido según un estándar de cumplimiento aceptable en su mercado. También considere el acabado superficial (típicamente interior 2B o electropulido) que impacta la eficiencia CIP y la frecuencia de limpieza—ambos influyen en el espacio operativo y el acceso para mantenimiento.

Lista de verificación de compras y plantilla de especificaciones técnicas

Al comprar un tanque de fermentación de cerveza de 1000L, incluya lo siguiente en las especificaciones para evitar sorpresas:

• Volumen nominal: 1000L
• Diámetro externo y altura total (como construido)
• Tipo de cono y ángulo, volumen del cono
• Material y acabado interno (ej., SS304/SS316L, valor Ra)
• Clasificación de presión y requisitos de dispositivo de alivio
• Posiciones y orientaciones de boquillas (proporcione dibujo con coordenadas de línea central)
• Especificaciones de aislamiento y chaqueta
• Certificaciones requeridas (ej., ASME, PED, CE) y pruebas (MPI, hidrotest)

Estudio de caso: planificación de planta en cervecería remodelada

Una cervecería artesanal de tamaño medio que consultamos necesitaba agregar tres tanques de fermentación de cerveza de 1000L en una sala de fermentación existente de 100 m2. Las mediciones iniciales mostraron una altura de techo de 2.9 m y una única puerta de servicio de 1.2 m de ancho. Al seleccionar tanques con aislamiento externo de 1.05 m de diámetro y agruparlos a lo largo de una pared con un pasillo de servicio de 1.4 m, la cervecería logró un flujo de trabajo eficiente mientras dejaba espacio para un skid CIP móvil de 1.2 m de ancho y un carro de bombas. El proyecto redujo el tiempo de instalación al consolidar tuberías y usar un enfoque CIP centralizado, demostrando cómo una cuidadosa planificación de la huella reduce el CAPEX de instalación y el OPEX continuo.

Costo, alternativas y opciones para ahorrar espacio

Si el espacio en planta es limitado, considere alternativas: fermentadores horizontales, sistemas de fermentadores apilados o selección de tanques con conos más cortos y plataformas integradas. Los tanques horizontales intercambian huella vertical por longitud en planta; pueden ser útiles en edificios con techos bajos pero a menudo requieren más área en planta y complican el CIP. Los fermentadores modulares apilados o tanques distribuidos más pequeños (ej., dos tanques de 500L en lugar de uno de 1000L) pueden aumentar la flexibilidad operativa y reducir el riesgo de falla en un solo punto, pero aumentan el número de accesorios y ciclos CIP. Evalúe el costo total de propiedad: costo del recipiente, instalación, servicios públicos, complejidad CIP y programación de producción determinarán si las alternativas para ahorrar espacio justifican las compensaciones.

Conceptos erróneos y errores comunes

Concepto erróneo: Un tanque de fermentación de cerveza de 1000L solo necesita la huella del recipiente. Realidad: el acceso, tuberías de servicio, CIP, escaleras y espacios de manejo multiplican el área requerida. Error: comprar tanques sin dimensiones exactas de construcción o coordenadas de boquillas—esto causa retrabajo durante la instalación. Error: subestimar la altura libre para levantar puertas de acceso o agregar aislamiento. Aborde estos problemas solicitando dibujos detallados de fabricación y confirmando dimensiones en sitio antes de la compra final.

Preguntas frecuentes para tomadores de decisiones y equipos de compras

• Q: ¿Cuánta área en planta debo reservar por tanque de fermentación de cerveza de 1000L?
  A: Reserve 3.0–6.5 m2 dependiendo de la estrategia de espacio libre y si los tanques comparten pasillos.
• Q: ¿Qué altura de techo se recomienda?
  A: Apunte a un mínimo de 2.5–3.2 m; más alto si necesita elevación o acceso a plataformas.
• Q: ¿Debo comprar recipientes certificados ASME?
  A: Depende de su mercado y requisitos de presión; verifique regulaciones locales y valor de reventa a largo plazo.
• Q: ¿Puedo reducir espacio usando un CIP centralizado?
  A: Sí—el CIP centralizado como sistemas de skid automatizados reduce almacenamiento de mangueras y simplifica conexiones, ahorrando desorden en pasillos.

Por qué elegirnos y próximos pasos

Con años de experiencia en desarrollo, el equipo ZYB tiene plena capacidad de diseño, fabricación y puesta en marcha de sistemas de cervecería artesanal de alta calidad y estándar. Nuestro enfoque de proyecto llave en mano cubre planificación, fabricación, instalación en sitio y puesta en marcha para garantizar que su tanque de fermentación de cerveza de 1000L se integre sin problemas en los flujos de trabajo existentes. Para soporte en planificación, diseños CAD o especificaciones de compra, contacte a nuestro equipo para discutir estudios de sitio y planos de planta personalizados. Elegir un socio con experiencia integrada en recipientes de acero inoxidable reduce el riesgo de instalación y acelera el tiempo de producción—contáctenos para una consulta y solicitar dibujos o cotizaciones.

Contacto: sales@example.com | Consultas de proyecto: goods-url-1038764

Apéndice: tabla de referencia rápida

En conclusión, determinar cuánto espacio requiere un tanque de fermentación de cerveza de 1000L depende de las dimensiones del recipiente, la estrategia de espacio libre, la altura libre y el flujo de trabajo elegido. La coordinación temprana entre ingenieros de procesos, fabricantes y equipos de sitio reduce sorpresas durante la instalación y ayuda a optimizar CAPEX y OPEX para una operación sostenible de cervecería.
